O projeto de paredes diafragma em Ananindeua segue a NBR 6122:2019, norma brasileira de projetos de fundações. A região possui solo argiloso e nível freático elevado, típico de áreas próximas à baía do Guajará. Isso exige contenções profundas e estanques. Antes de definir a parede diafragma, realizamos ensaios de permeabilidade em laboratório para mapear a condutividade hidráulica do maciço. Com esses dados, dimensionamos painéis de concreto armado que suportam empuxos laterais e evitam rebaixamento excessivo do lençol. Cada projeto é específico para o terreno de Ananindeua.
Em Ananindeua, a combinação de solo argiloso com nível freático alto torna a parede diafragma a solução mais eficaz para subsolos profundos.
Procedimento e escopo
O clima equatorial de Ananindeua, com chuvas intensas de dezembro a maio, eleva o nível d'água e exige paredes diafragma bem seladas. Nosso processo inclui:
Escavação com lama bentonítica para estabilizar as valas.
Concretagem submersa com tremonha, garantindo monolitismo.
Controle de desvios verticais com inclinômetros.
Trabalhamos com painéis de 0,40 m a 1,20 m de espessura, conforme a profundidade do solo mole. A estabilização de taludes com tirantes provisórios complementa o sistema em escavações adjacentes. Isso garante segurança durante a execução e evita recalques nas vizinhanças.

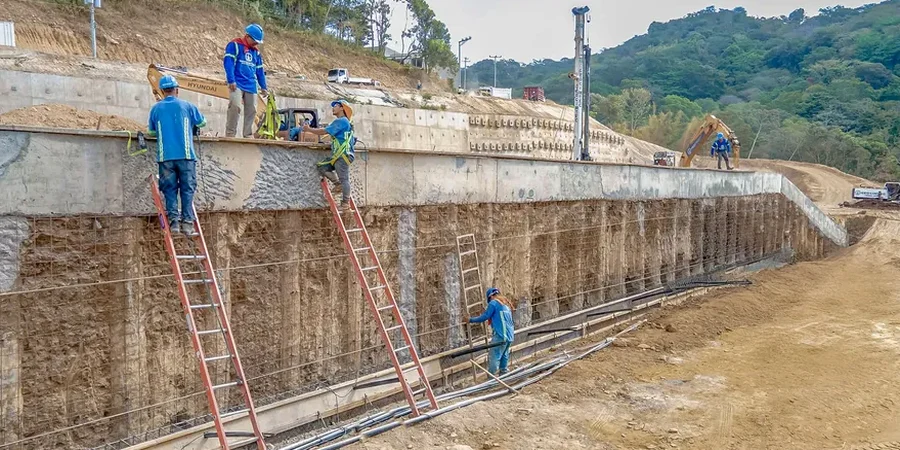

Imagem técnica de referência — Ananindeua
Particularidades da região
Um edifício de 18 pavimentos no bairro do Coqueiro, em Ananindeua, quase teve a escavação paralisada por infiltração. O lençol freático subiu durante uma chuva de 80 mm em 24 horas. Nossa parede diafragma de 0,60 m de espessura e 22 m de profundidade conteve a água, permitindo a execução da laje de fundo sem rebaixamento. O maior risco em Ananindeua é a subpressão hidrostática. Por isso, dimensionamos juntas water-stop e ancoragens provisórias em cada painel.
Cálculo de esforços com software de elementos finitos, considerando empuxo ativo, passivo e subpressão. Inclui detalhamento de armadura e verificação de flechas.
02
Execução de painéis
Escavação mecanizada com clamshell, lama bentonítica e concreto usinado. Controle de qualidade com ensaios de compressão axial e permeabilidade in loco.
03
Monitoramento geotécnico
Instalação de inclinômetros e piezômetros para acompanhar deslocamentos e poropressões durante e após a escavação. Relatórios semanais para a obra.
Este serviço complementa o nosso ensaios in situ para uma análise integral do projeto.
Normas técnicas vigentes
NBR 6122:2019 (Projeto e execução de fundações), NBR 9062:2017 (Estruturas de concreto pré-moldado), NBR 6118:2014 (Projeto de estruturas de concreto), ABNT NBR 6484 (Ensaio SPT)
Dúvidas habituais
O que é uma parede diafragma e quando usar em Ananindeua?
É uma estrutura de concreto armado moldada in loco em vala contínua. Usamos em Ananindeua quando há subsolos com mais de 10 m de profundidade, lençol freático alto ou vizinhança sensível a recalques. Substitui estacas-pranchas em solos argilosos.
Quanto custa o projeto de parede diafragma em Ananindeua?
O custo referencial fica entre R$ 5.150 e R$ 16.550, variando conforme profundidade, espessura dos painéis e necessidade de tirantes. Inclui dimensionamento, ensaios de solo e relatório técnico. Consulte-nos para orçamento exato.
Quais ensaios de solo são necessários antes do projeto?
Recomendamos SPT (ABNT NBR 6484), ensaio de permeabilidade em laboratório e sondagem rotativa para determinar o perfil do solo. Em Ananindeua, o SPT a cada metro é obrigatório para mapear camadas de argila mole e areia.
A parede diafragma pode ser feita em solo argiloso mole?
Sim, desde que a lama bentonítica seja dosada para estabilizar a vala. Em Ananindeua, com argila siltosa de consistência mole a média, usamos bentonita de alta viscosidade e controle rigoroso do peso específico da lama.
Qual a espessura mínima recomendada para subsolo comercial?
Para subsolos de até 15 m de profundidade, a espessura mínima é 0,40 m. Em Ananindeua, com empuxos elevados, adotamos 0,50 m como padrão para garantir rigidez e evitar deslocamentos excessivos.
